如何将 Jabra GN9330e 与 Avaya 1408、1416、1608、1616、9404、9408、9504、9508、9608、9610、9611G、9620、9620C、9620L、9621G、9630、9630G、9640C、9640G、9641G、9650、9650C、9670 连接

先决条件：

Jabra GN9330e + Jabra LINK 14201-20

与下列 Avaya 电话之一组合：

• 1408 / 1416
• 1608 / 1616
• 9404 / 9408
• 9504 / 9508
• 9608 / 9610 / 9611G / 9620 / 9620C / 9620L / 9621G
• 9630 / 9630G / 9640C / 9640G / 9641G / 9650 / 9650C / 9670

连接：

1. 将产品附带的连接线缆 RJ10 插入 Jabra GN9350e 底座上标有“电话”标志的接口，另一端插入 EHS 适配器上标有“电话”标志的接口。
2. 将带有红色标识的 RJ12 连接线缆（EHS 适配器）的 RJ12 插头插入 EHS 适配器的“AUX”接口以及 Jabra GN9350e 底座的“AUX”接口。
3. 将标有字母“C”的 RJ10 连接线缆的白色 RJ10 接头连到标有“耳机/听筒”的 EHS 适配器接口以及电话上的“耳机”接口。
   重要信息： 如果您的电话是 1408/1416 和 9404/9408，必须使用标有字母“A”的白色线缆（而不是标有字母“C”的线缆）。
4. 将拨号音传感器接到 EHS 适配器上，并将它固定在电话扬声器的中间。

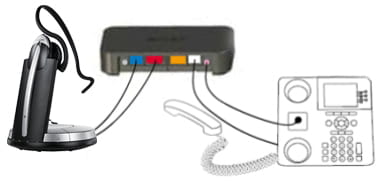

请注意只有当所有带彩色标识的线缆都插入 EHS 适配器时，设备才能发挥所有功能。 见图片。

软件设置：

将耳机放入底座中并激活“DHSG”模式。

按住 Jabra GN9330e 底座上的“电话”按钮约 6 秒直到耳机上的联机显示（蓝色 LED 灯）开始闪烁。 通过激活音量控制器，当前的软件将以充电显示（绿色 LED 灯）的形式显示。

LED 灯从左到右分别是：

LED 1 = RHL
LED 2 = DHSG
LED 3 = AEI
LED 4 = MSH

随后您可以用耳机上的“音量”控制器切换到不同的软件模式 (LED 1-4)。 为确认软件已成功安装，底座在大约 15 秒后自动切换回充电模式。

底座设置：

将电话设置开关 (A-G) 调到“A”。

耳麦接听/结束：

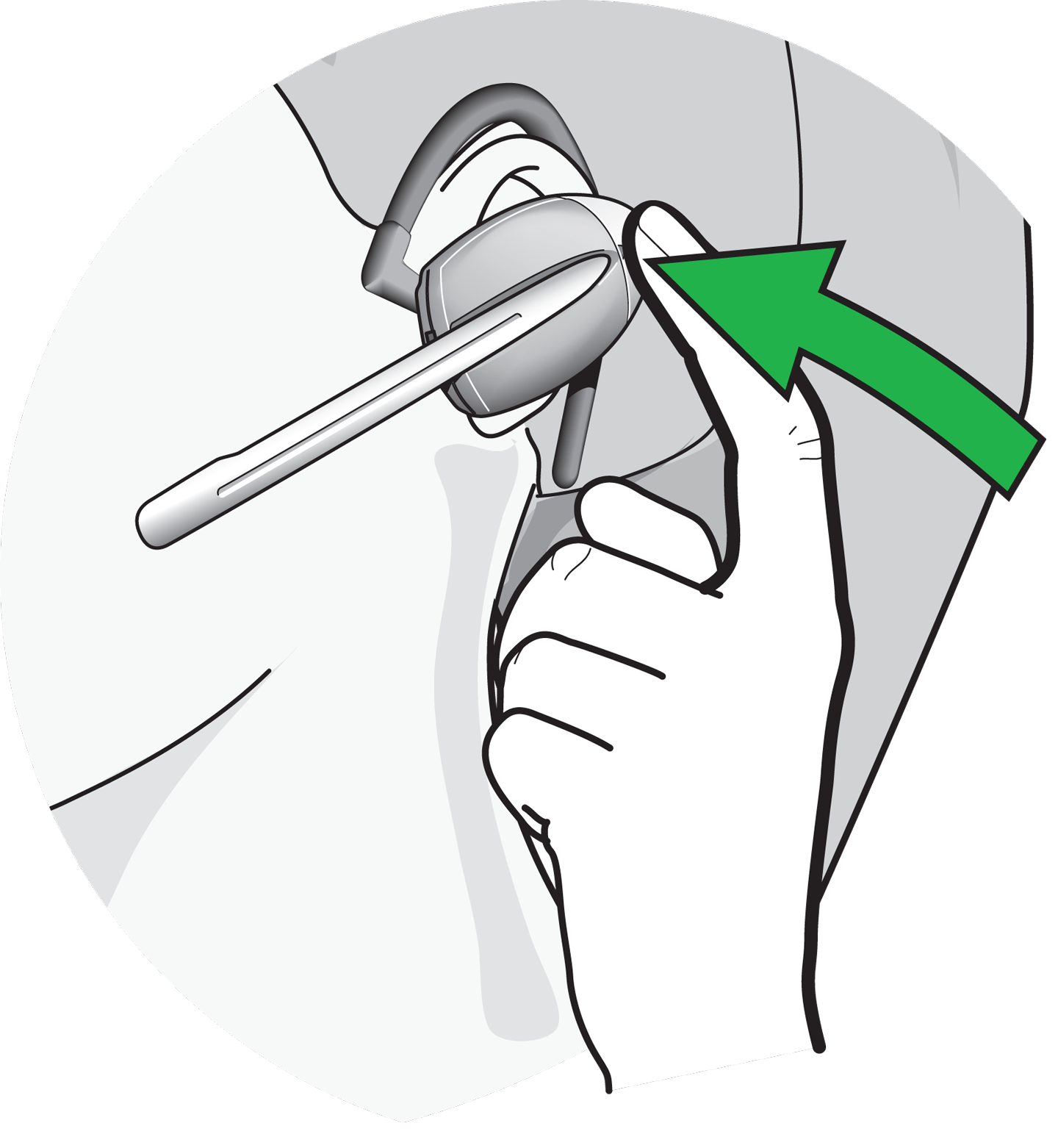

一旦在耳机上听到拨号音，便可以按耳机上的“接听/结束”按钮接听来电；再按一次可结束通话。
