如何将 Jabra GN9330e 与 Alcatel Touch 4029、4039 连接

先决条件：

Jabra GN9330e + Jabra LINK 14201-09

与下列电话之一组合：

• Touch 4029
• Touch 4039

连接：

重要： 请注意只有从版本“L”或日期代码 9/09 开始的 Jabra GN 9330e（Jabra 产品编号：9337-508-401）才支持远程呼叫控制功能。

分股端：

将 RJ45 插头插入 Jabra GN9330e 的“AUX”接口，将 RJ10 插头插入标有“电话”标志的接口。

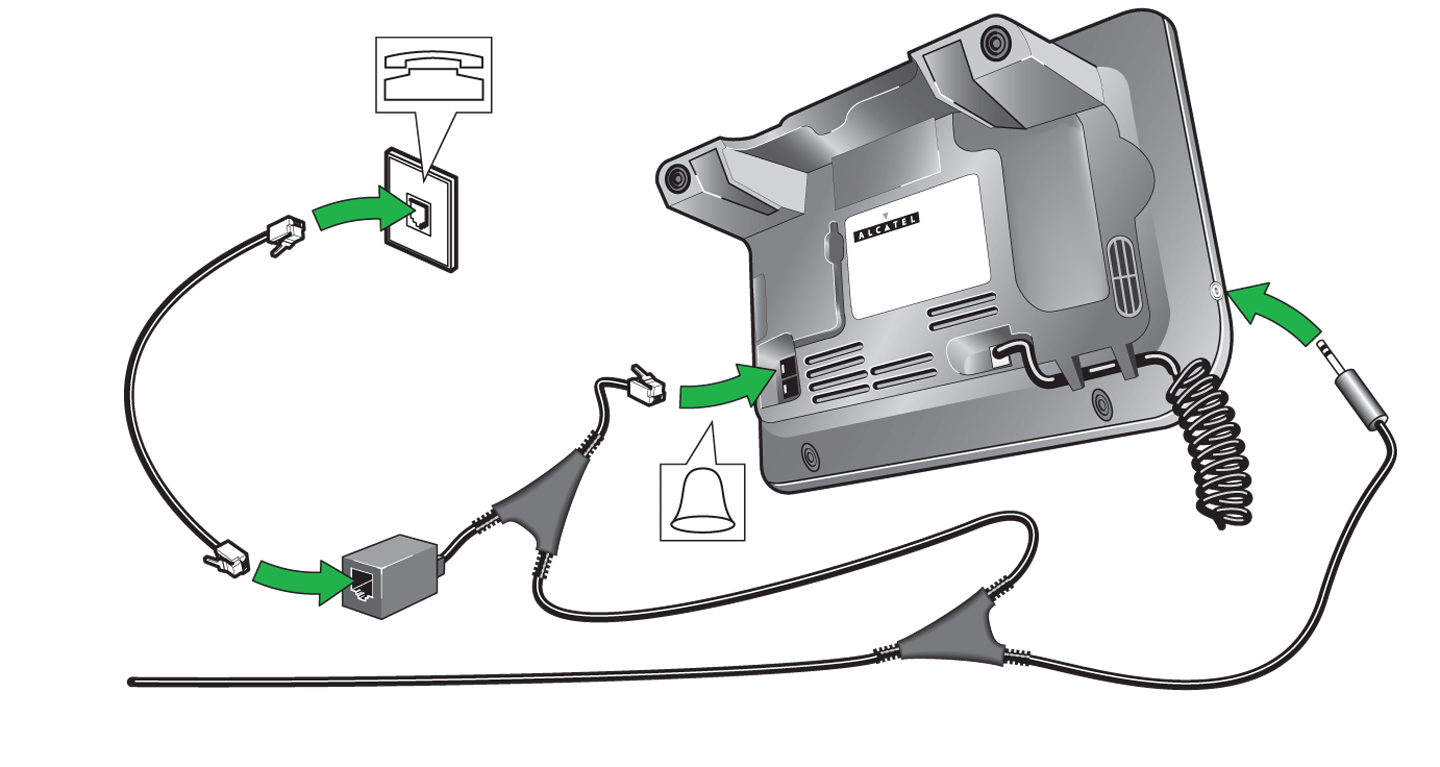

2 折 Y 型耦合端：

将 3.5 mm 音频插孔插入电话的“耳机”接口，将 RJ12 插头插入电话的“电铃”接口。 再将电话线直接插入 Y 型线缆的附加接口。

软件设置：

将耳机放入底座并激活“MSH”模式。

按住 Jabra GN9330e 底座上的“电话”按钮约 6 秒直到耳机上的联机显示（蓝色 LED 灯）开始闪烁。 通过激活音量控制器，当前的软件将以充电显示（绿色 LED 灯）的形式显示。

LED 灯从左到右分别是：

LED 1 = RHL
LED 2 = DHSG
LED 3 = AEI
LED 4 = MSH

随后您可以用耳机上的“音量”控制器切换到不同的软件模式 (LED 1-4)。 为确认软件已成功安装，底座在大约 15 秒后自动切换回充电模式。

底座设置：

将电话设置开关 (A-G) 调到“A”。

麦克风音量设置：

请戴上耳麦拨打电话。

如果对方听不到您的声音或只能依稀地听到，请激活底座上的音量控制器直到对方能够清晰地听到您的声音为止。

耳机接听/结束：

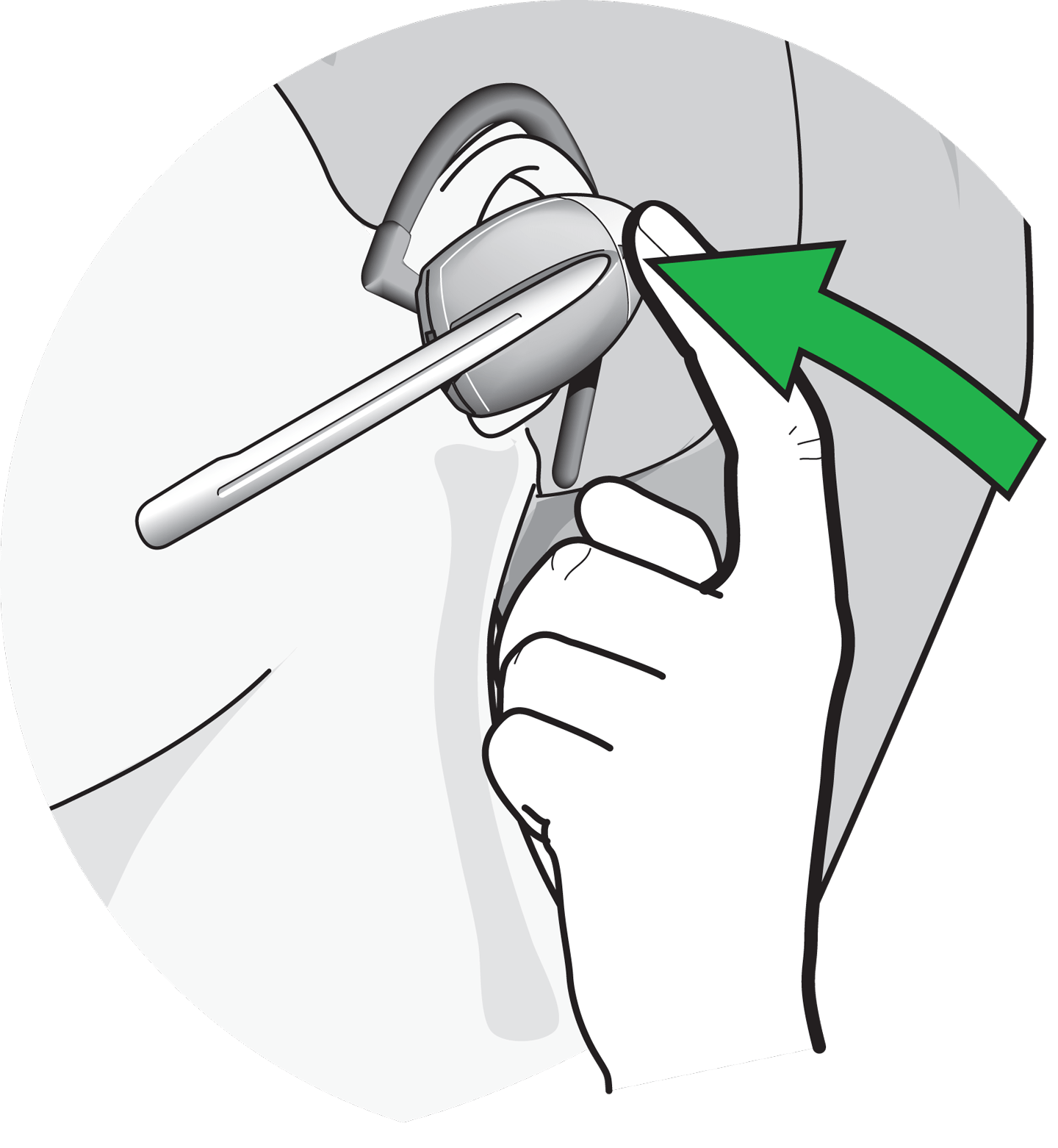

一旦在耳机上听到拨号音，便可以按耳机上的“接听/结束”按钮接听来电；再按一次可结束通话。

系统软件为 9.xx 及以上版本的电话设置：

使用耳机时无须对电话进行设置。 在正确接好音频插孔之后，耳机标志应出现在“电话显示屏”上。 如果耳机标志未出现，请检查以下设置：

Menu（菜单）> Settings（设置）> Phone（电话）> Audio Jack（音频插孔）> Select/ Activate Headset（选择/激活耳机）。

系统软件版本低于 9.xx 的电话设置：

重要信息： 不要激活电话上的“Force Headset”（强制耳机）功能，否则将无法接听外部来电。

Menu（菜单）> Settings（设置）> Phone（电话）> Audio Jack（音频插孔）> Force headset OFF（强制耳机关闭）

Menu（菜单） > Settings（设置） > Phone（电话） > Socket（接口） > Activate headset（激活耳机）

拨号音转移/电话设置：

重要： 耳机上的拨号音信号只有在使用以下铃声之一的情况下才能传输。如：Standard（标准） / Classic（经典） / Cold River（冷河） / Dooing-Dooing。 > Menu（菜单）> Settings（设置）> Dial Tone（拨号音） > Internal / External（内部/外部）

如果您已经设置了正确的铃声，拨号音信号传输却仍然没有进行，请检查以下设置：

Menu（菜单） > Settings（设置） > Phone（电话） > Internal/External（内部/外部） >，More Options（更多选项）

No sound（无声）、Progressive（渐进）、Beeps（嘟声）> 所有选项必须设为“OFF”（关闭）。

通过耳机进行的通话可按如下步骤连接/转移：

拨号 > “Forward”（转移）将出现在电话显示屏上 > 按电话显示屏旁的相关功能按钮 > 此后必须使用标有“耳机”的按钮结束通话
